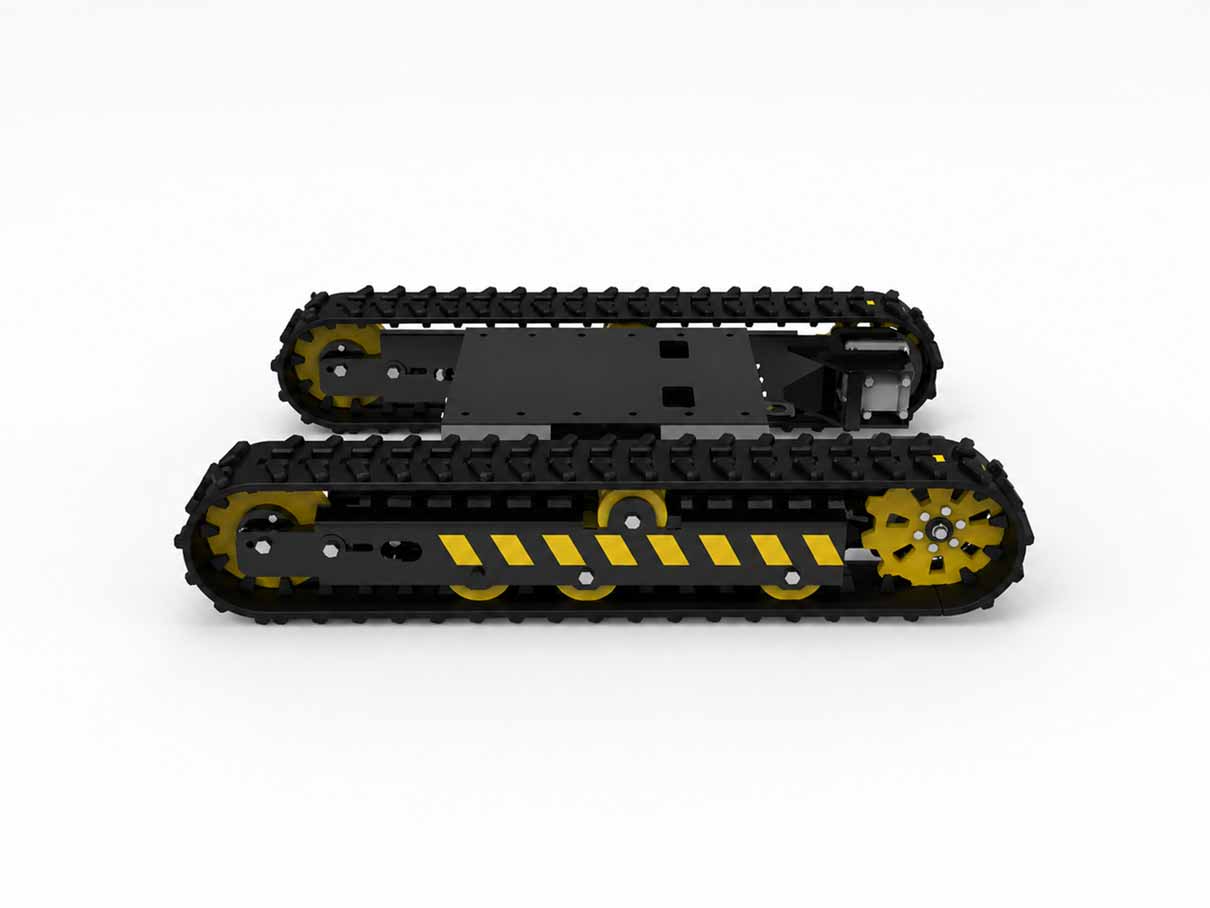

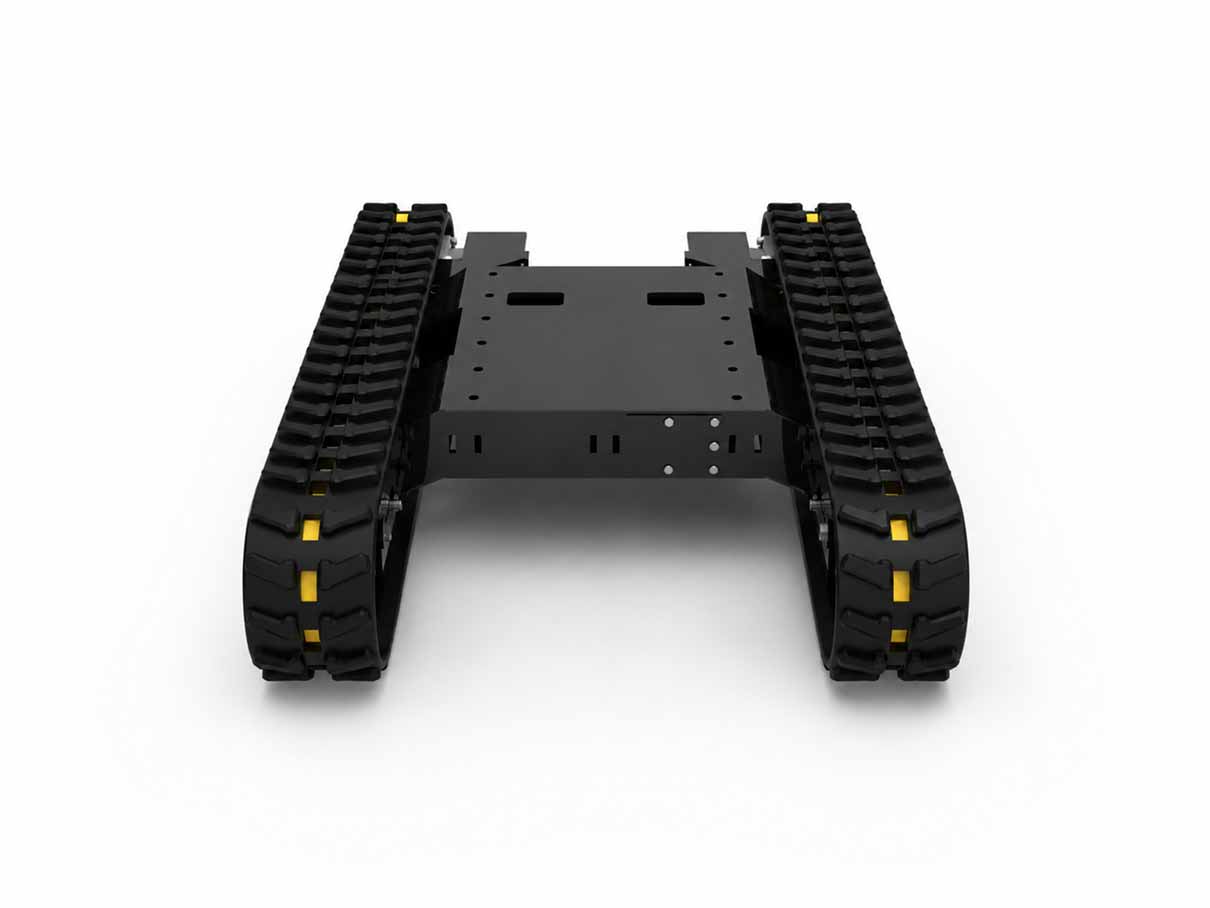

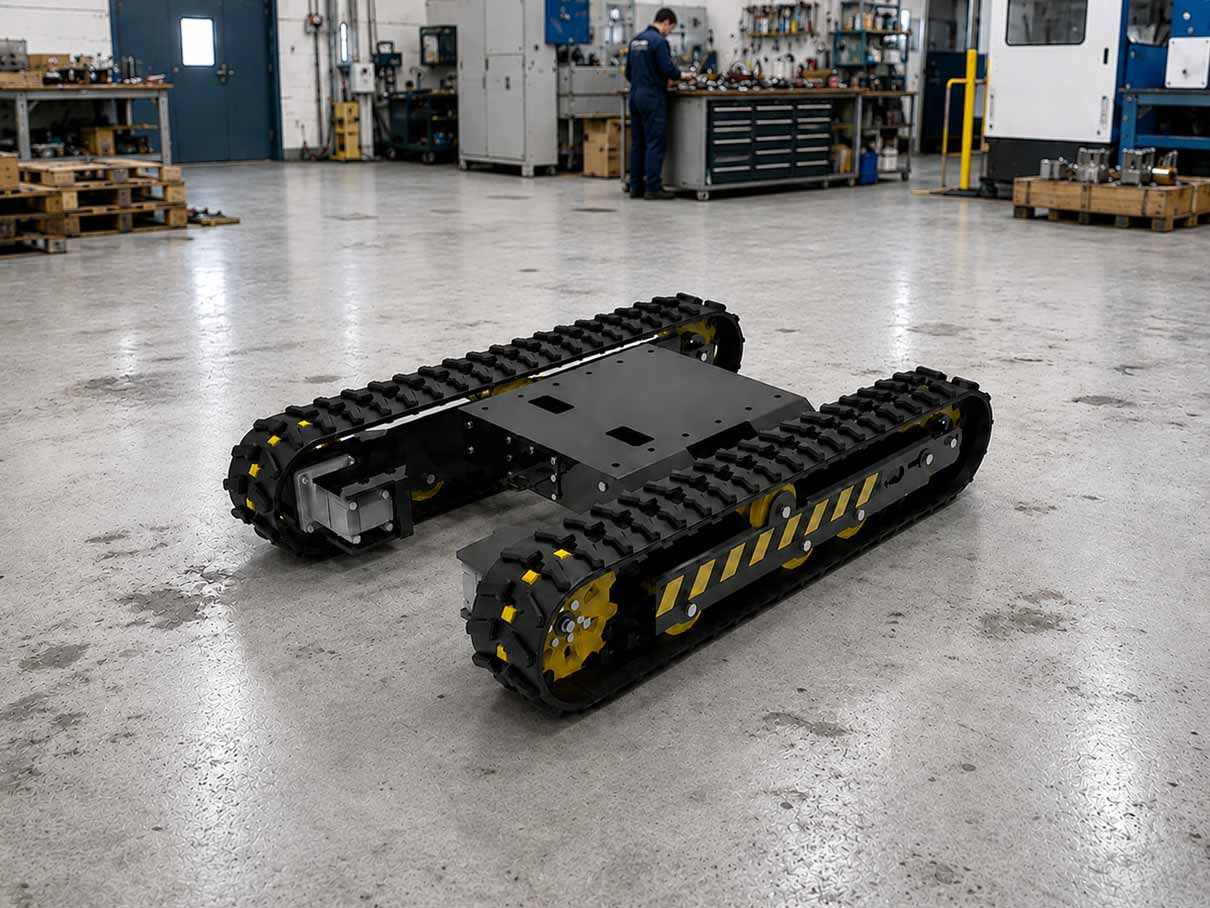

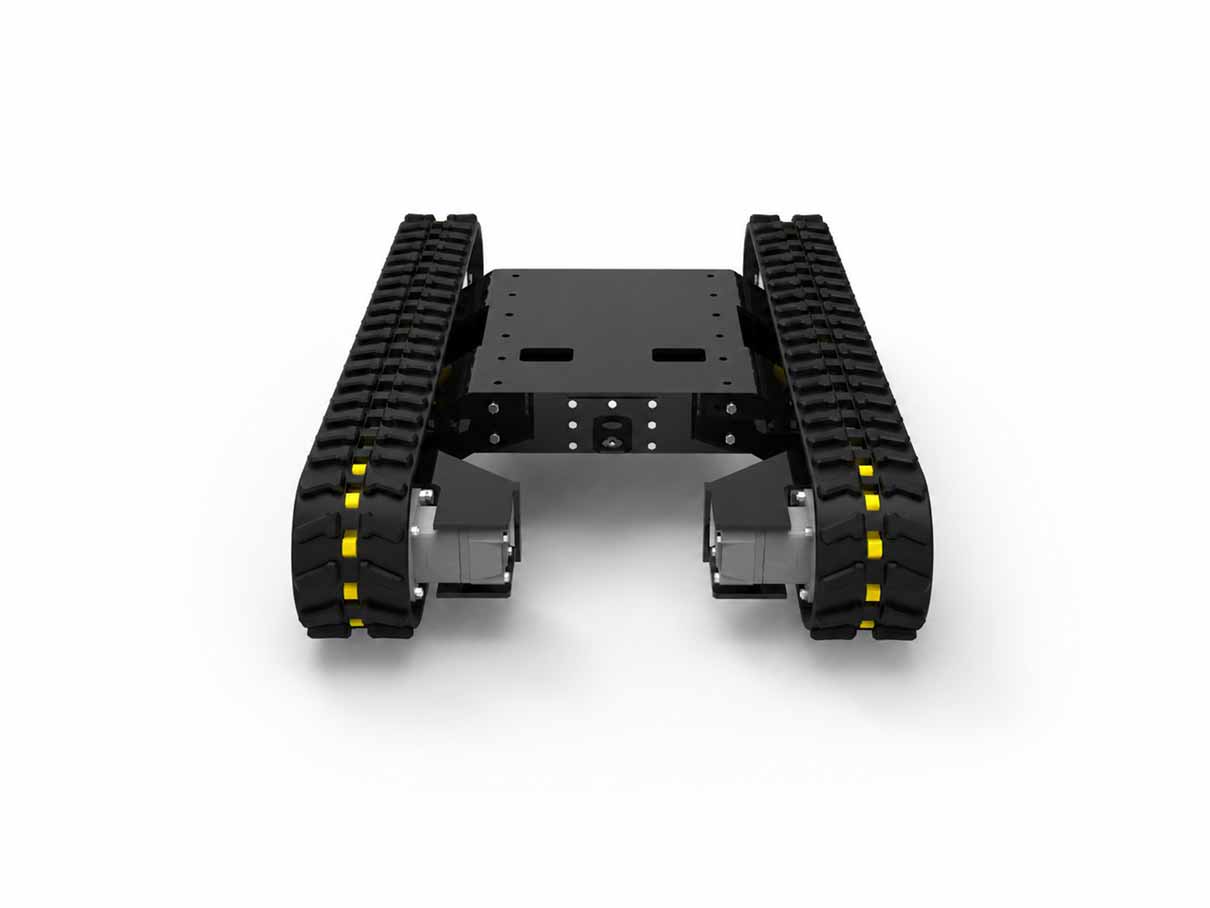

Гусеничное шасси ASM-9825

Гусеничное шасси ASM-9825 – это готовый к интеграции промышленный модуль. Мы взяли на себя сложную задачу по разработке надежной ходовой части с гидроприводом. Вам остаётся установить своё оборудование и систему управления, чтобы быстро получить работающую машину.

ASM-9825: надежная основа для вашей техники:

1. Рассчитано на серьёзные нагрузки: Несущая рама из конструкционной стали и прочные гусеницы обеспечивают грузоподъемность в 1200 кг. Вы можете устанавливать тяжелое оборудование, инструменты или платформу для оператора.
2. Мощный и надежный гидропривод: Два независимых героторных (планетарных) гидромотора с номинальным моментом 560 Н·м каждый обеспечивают высокое тяговое усилие (9825 Н) и уверенное движение по сложному грунту, снегу, грязи.
3. Универсальность и готовность к интеграции: Шасси поставляется полностью готовым к подключению к вашей гидравлической системе. Стандартные резьбовые порты (М22х1.5) и дренаж (М14х1,5) упрощают стыковку. На раме предусмотрена монтажная площадка 600×497 мм с 12 резьбовыми отверстиями М16 для жесткого крепления любой надстройки.
4. Проходимость и долговечность: Широкие (180 мм) гусеницы из специальной износостойкой резины и дорожный просвет в 168 мм гарантируют отличную проходимость. Жесткая подвеска обеспечивает стабильность под нагрузкой, что очень важно для рабочего оборудования.
5. Инженерные решения для простоты обслуживания: Уникальное механическое натяжное устройство гусеницы позволяет быстро регулировать их натяжение в полевых условиях без сложного инструмента, повышая срок службы и уменьшая простой.

Основные характеристики:

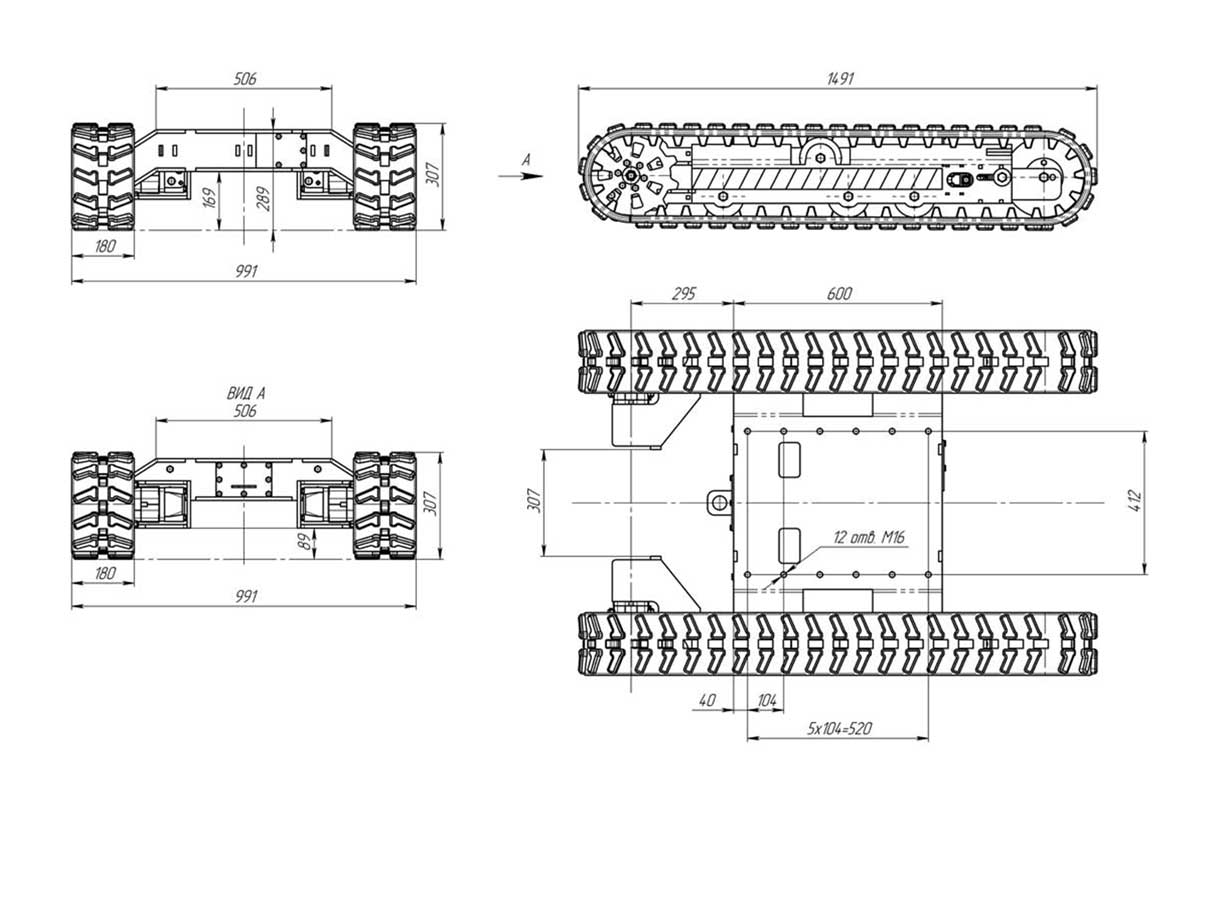

• Габаритные размеры (Длина x Ширина x Высота): 1491х991х307 мм.
• Дорожный просвет по раме: 168 мм.
• Дорожный просвет по гидромоторам (клиренс): 89 мм.
• Собственная масса (вес шасси): 318 кг.
• Максимальная полезная нагрузка (грузоподъемность платформы): 1200 кг.
• Колея (Расстояние между центрами гусениц): 810 мм.
• База: 1187 мм.

Гидравлические характеристики:

• Тип гидромоторов: Героторный (Планетарный).
• Количество гидромоторов: 2шт.
• Рабочее давление (номинальное/максимальное): 210/250 bar.
• Расход масла на мотор (номинальный): 30 л/мин на 1 гидромотор.
• Момент на выходном валу гидромотора (номинальный): 560 Н*м.
• Частота вращения вала гидромотора (номинальная): 83 об/мин.
• Частота вращения вала гидромотра (максимальная): 210 об/мин.
• Тип присоединительной резьбы гидропортов: М22х1.5 и дренажным выходом с резьбой М14х1,5.
• Рекомендуемый тип рабочей жидкости: Минеральные масла с кинематической вязкостью (20 – 800) х 10-6 м²/сек.

Характеристики гусениц и ходовой части:

• Ширина гусеницы (ленты): 180 мм.
• Материал гусеничной ленты: Специальная резиновая смесь на основе натурального каучука, для повышенной износостойкости и увеличения срока службы.
• Количество опорных катков (на борт): 3шт.
• Материал опорных катков: Конструкционная сталь (капролон по желанию)
• Материал рамы: Конструкционная сталь
• Тип подвески: Жесткая

Эксплуатационные и дополнительные параметры:

• Номинальная расчетная скорость перемещения: 4,7 км/ч.
• Максимальная расчетная скорость перемещения: 10.7 км/ч.
• Тяговое усилие на движение (номинальное): 9825 Н.
• Возможность монтажа: На раме предусмотрена монтажная площадка 600х497 мм. с группой резьбовых отверстий (12 отв. М16), для крепления надстройки.
• Натяжное устройство гусеницы: Уникальное техническое решение (механический принцип действия)

Гарантия (12 месяцев):

• Гарантия действует при соблюдении всех технических параметров.

Дополнительные опции:

• Электронная установка размера (оплачивается отдельно по запросу клиента)
• Голосовое управление (оплачивается отдельно по запросу клиента)
